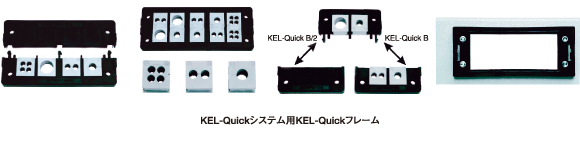

KEL-Quick
KEL-Quick |
Adobe Reader ダウンロードページへ |
|
ケーブルエントリーシステム (カタログ一括ダウンロード) |
|
薄型グロメットタイプ ・簡単取付 ・低コスト
- 組立はハーフシェルを組み合わせるだけです。(ねじ不要)
- 組立加工済みのケーブルを迅速かつ安全に組み付けできます。
- 標準カットアウトサイズ(16-24極ヘビー(角型)・コネクタ用、例 Harting, Wieland)
- どんな板厚でも対応可能。
仕 様
材料:KEL-Quickフレーム=ポリアミド QTグロメット=熱可塑性エラストマー
保護等級:IP54 UL94 V0 自己消火性 ハロゲン、シリコンフリー
※ カタログをダウンロードするにはログインが必要です。
会員登録後にログインができます。
QT グロメット
QT グロメット |
Adobe Reader ダウンロードページへ |
|
ケーブルエントリーシステム (カタログ一括ダウンロード) |
|
適切なグロメットの選定については御相談下さい。
仕 様
仕様: 材料:QTグロメット = 熱可塑性エラストマー 保護等級:IP54 UL94 V0 自己消火性 ハロゲン、シリコンフリー

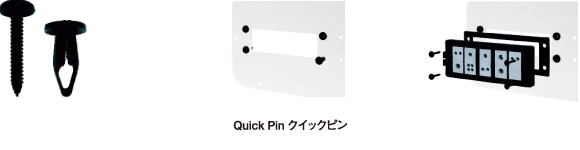

Quick Pin クイックピン
Quick Pin クイックピン |
Adobe Reader ダウンロードページへ |
|
ケーブルエントリーシステム (カタログ一括ダウンロード) |
|
KEL-Quickをすばやく固定する為、Quick-PINを開発しました。 拡張ピンを既存のネジ穴に押し込んでください。(径5.5mm)その後に、ガスケットを取り付けてください。(KEL-Quickに同梱されています。) それから、KEL-Quickフレームを取付け位置におき、Quick-PINで制御パネルドアなどに固定してください。 ネジピンは親指の圧力で押し込むことができます。 取り外す場合、プラスネジスクリュードライバーを使用してください。
※ カタログをダウンロードするにはログインが必要です。
会員登録後にログインができます。
