MS丸型コネクター(バックシェルあり)接続用 KCP-MS(コネクター)
JLコネクター(バックシェルなし)接続用 KCP-JL(ストレート)
JLコネクター(バックシェルなし)接続用 KCP-JL(アングル)

※ カタログをダウンロードするにはログインが必要です。
会員登録後にログインができます。

個別商品カタログダウンロード MS丸型コネクター(バックシェルあり)接続用
KCP-MS(コネクター)
JLコネクター(バックシェルなし)接続用
KCP-JL(ストレート)
JLコネクター(バックシェルなし)接続用
KCP-JL(アングル)
フレックス&コネクターカタログ一括ダウンロード フレックス&コネクターカタログ   (一括ダウンロード)

Adobe Reader 9.0ダウンロードページへ
Adobe Readerは雑誌の附属CD-ROM等にも掲載されています。

Adobe Reader
  • Adobe Readerをダウンロードすることにより生じた いかなるトラブルについても責任を持ちませんので、ご了承下さい。
  • AdobeおよびAdobe Readerロゴは、 Adobe Systems Incorporated(アドビシステムズ社)の商標です。

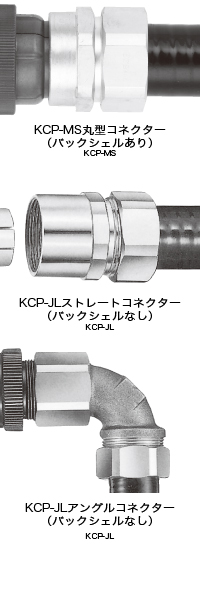

MS丸型コネクター(バックシェルあり)接続用  KCP-MS(コネクター),JLコネクター(バックシェルなし)接続用  KCP-JL(ストレート),JLコネクター(バックシェルなし)接続用  KCP-JL(アングル)

MS丸型コネクター 特 長

本品はKCPタイプフレックスとMS A/Bコネクター (MS丸型コネクター)とを一体化して接続出来る様に製作されたものです

取付け要領

KCPタイプコネクターの項参照

材 質

C3604・CAC202

保護等級

IP67G(ビニール被覆フレックスに接続の場合のフレックス側)

JLストレートコネクター(バックシェルなし) 特 長

本品は(社)日本工作機械工業会の要請に基づき開発された、 JIS-B-6015対応の工作機械用盤外丸型コネクターと各種 フレックスとの接続コネクターです。従来のMSコネクターと 類似しますがVネジ及び寸法が異なります。 JIS-B-6015の防滴・防塵構造のJLコネクター(バックシェ ルなし)に接続できます。

材 質

C3604・CAC202

保護等級

IP67G(ビニール被覆フレックスに接続の場合のフレックス側)

JLアングルコネクター(バックシェルなし) 特 長

JLコネクター(バックシェルなし)との接続部分がスクリュー回転式 各社JIS-B-6015の防滴・防塵構造のJLコネクター(バックシェルなし)に接続できます。

材 質

C3604・CAC202

保護等級

IP67G(ビニール被覆フレックスに接続の場合のフレックス側)
