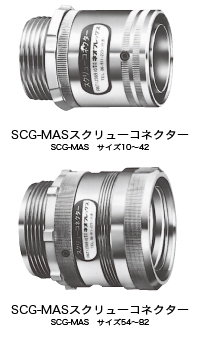

	スクリュー回転式   SCG-MAS（コネクター）
	フレックス＆コネクターカタログ   (一括ダウンロード）
Adobe Reader 9.0ダウンロードページへ Adobe Readerは雑誌の附属CD-ROM等にも掲載されています。
Adobe Readerをダウンロードすることにより生じた いかなるトラブルについても責任を持ちませんので、ご了承下さい。 AdobeおよびAdobe Readerロゴは、 Adobe Systems Incorporated(アドビシステムズ社）の商標です。

特　長

スクリューコネクターシリーズとして日本工作機械工業会規格（MAS）フレックスの可動 部分のコネクトに専用製作したものです。特に工作機械等の可動部、振動部に最適です。

材質

C3604メッキ仕上げ

保護等級

IP40

取付け要領

MASフレックスサイズ 10～42まで

1. フレックスの切断する位置にビニールテープを2～3回巻く（VFMの時は不要です）
2. フレックス専用ナイフ（P53参照）にて、ビニールテープの上から垂直に切断する
3. 切断面のビニールテープを取り、内・外径のバリを取る
4. 切断口部のワイヤーブレード外装部を少し内側へ全体に絞る
5. コネクターをフレックスの切断面に軽く押し当て、右に回しながらねじ込む
   （寸法表R2－6mm程度フレックスを入れ込む）
6. 六角レンチにてセットビスを締める

MASフレックスサイズ 54～82まで(切断方法はサイズ10～42までと同じ)

1. 締付ナットの方向に注意してフレックスを通す
2. ホルダーをフレックスの外径にねじ込む
3. インサートをフレックスの内・外径に完全に締まるまでねじ込む
4. 切断口部のワイヤーブレード外装部を少し内側へ全体に絞る
5. ホルダーの位置を調整して本体と袋ナットを噛み合わせねじ込む
6. 本体をバイス台に固定し、フレックスを上にして袋ナットを完全にねじ込む
